EBSD 电子背向散射绕射
EBSD是一种利用绕射电子束来鉴别样品结晶学方位的技术，在半导体产业中，经常会利用此种技术来研究材料微观组织。
EBSD的探头装置在聚焦离子束显微镜（Focused Ion Beam, FIB）中，样品表面与电子束方向倾斜角度约呈70度，电子束打在样品后，会产生反弹的背向散射电子，在经过表面晶体结构时会产生绕射，形成菊池线与菊池花样；其携带着样品表面晶粒方位的资讯，进入探测器中，借此判断其每一颗晶粒的方向性。
在知道样品表面每个位置的绕射状态与每一颗晶粒的方位后，再利用这些资讯去进一步分析晶界（Grain boundary）、晶粒方位（Orientation）、织构（Texture）及应变（Strain）等。此外亦可搭配 EDX 做协同分析，进行相鉴定（Phase identification）与相之分布的分析。
藉由对样品表面各点的绕射讯号进行分析，EBSD 能够进一步解析下列结构特征：
-
-
晶界（Grain Boundary）分析：判定晶粒间界面类型与角度差。
-
晶粒方位（Orientation）：绘制晶粒取向分布图，揭示晶体排列方向。
-
织构（Texture）分析：了解材料在成形过程中的晶体排列倾向。
-
应变（Strain）分布：侦测材料内部的应力集中与变形状态。
-
相鑑定与分布（Phase Identification & Distribution）：搭配 EDX 能量散射光谱分析，可辨识不同相的化学组成与分布情形。
-
EBSD 应用领域
EBSD 技术广泛应用于 半导体、电子材料、金属、陶瓷与先进封装 等产业中，尤其在 晶粒组织观察、可靠度失效分析与制程优化 上扮演关键角色。
EBSD 应用包括：
-
次结构组织分析（Substructure Analysis）
-
晶粒尺寸与晶界性质分析（Grain Size / Boundary Characterization）
-
晶粒取向与织构分析（Grain Orientation & Texture Analysis）
-
相鑑定与分布分析（Phase Identification & Distribution Mapping）
-
材料变形与再结晶行为分析（Deformation & Recrystallization Study）
-
应变分布与残留应力分析（Strain & Stress Distribution）
EBSD 应用实例
-

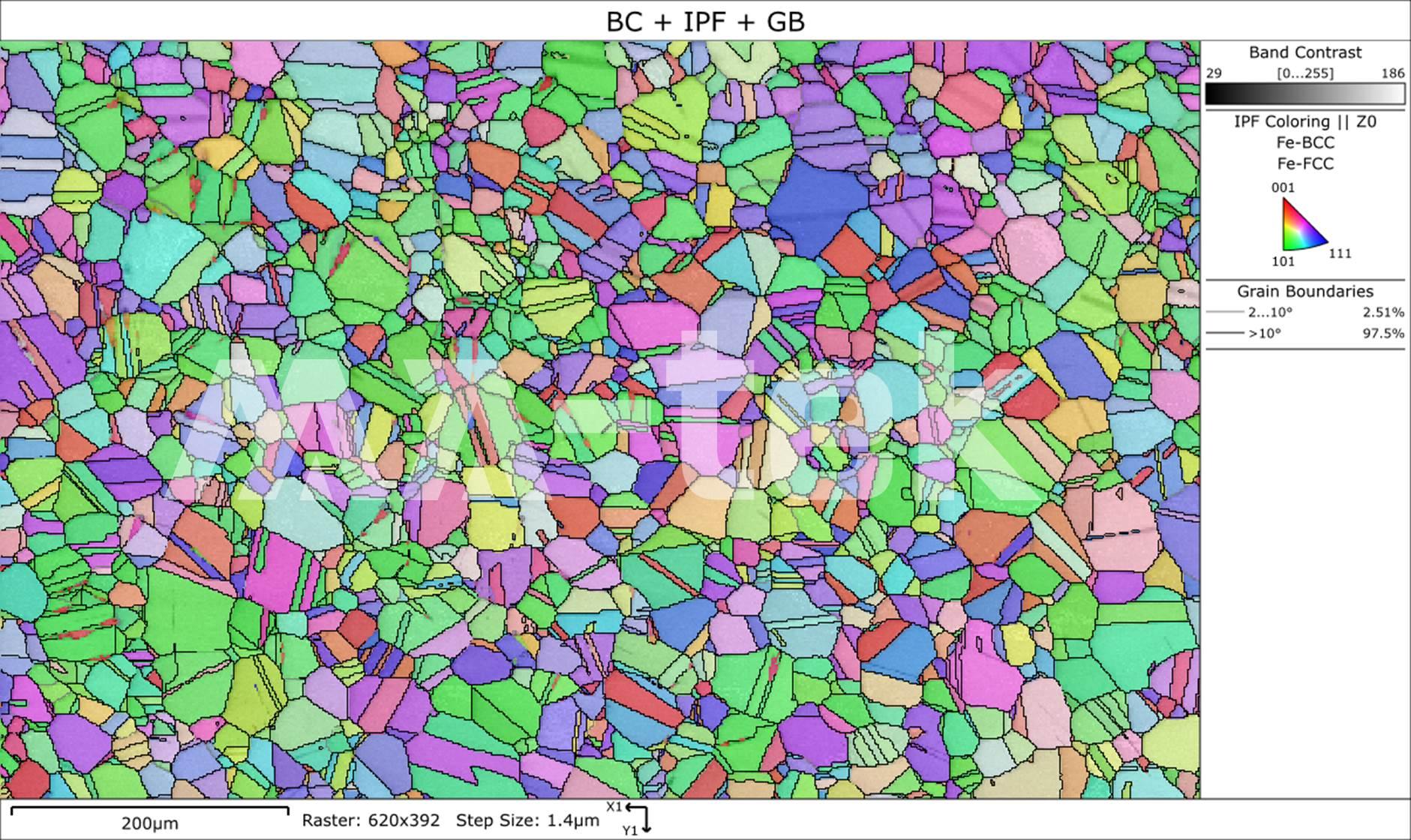

Orientation Map
-

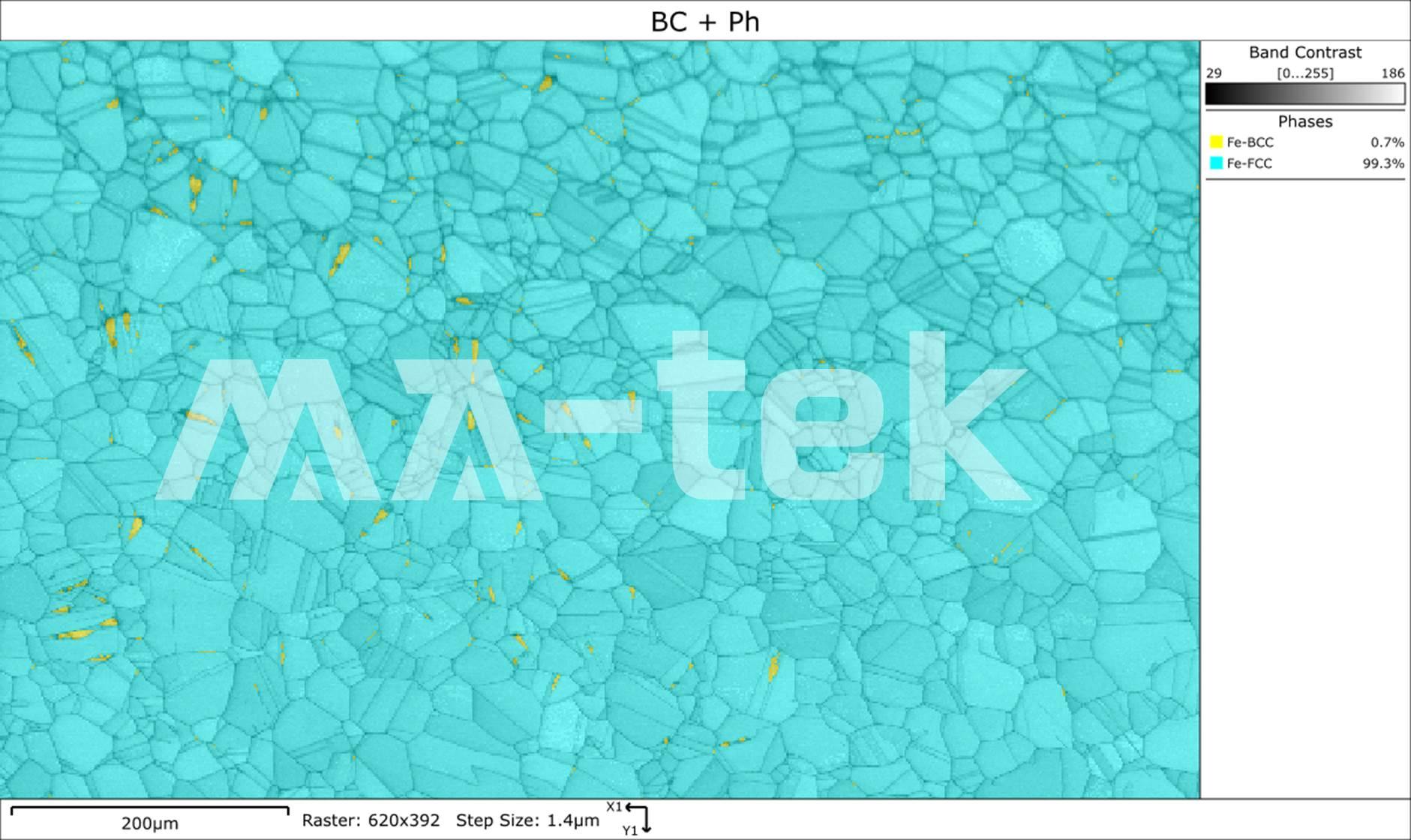

Phase Map
-

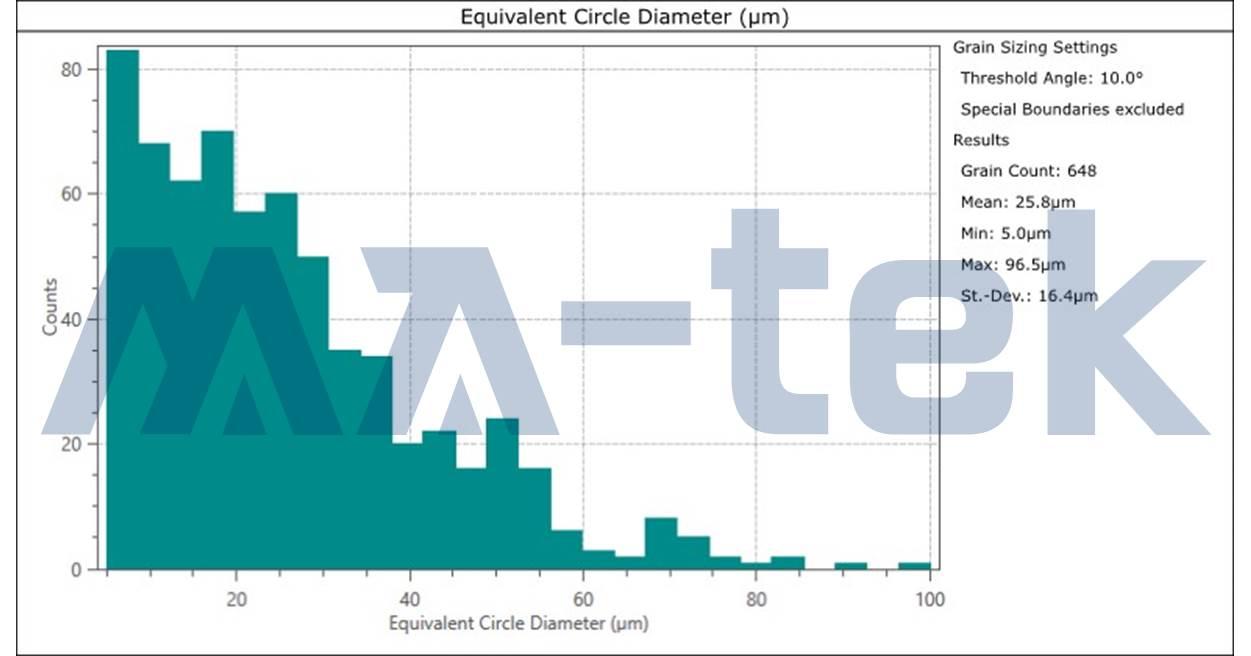

Grain size distribution
-

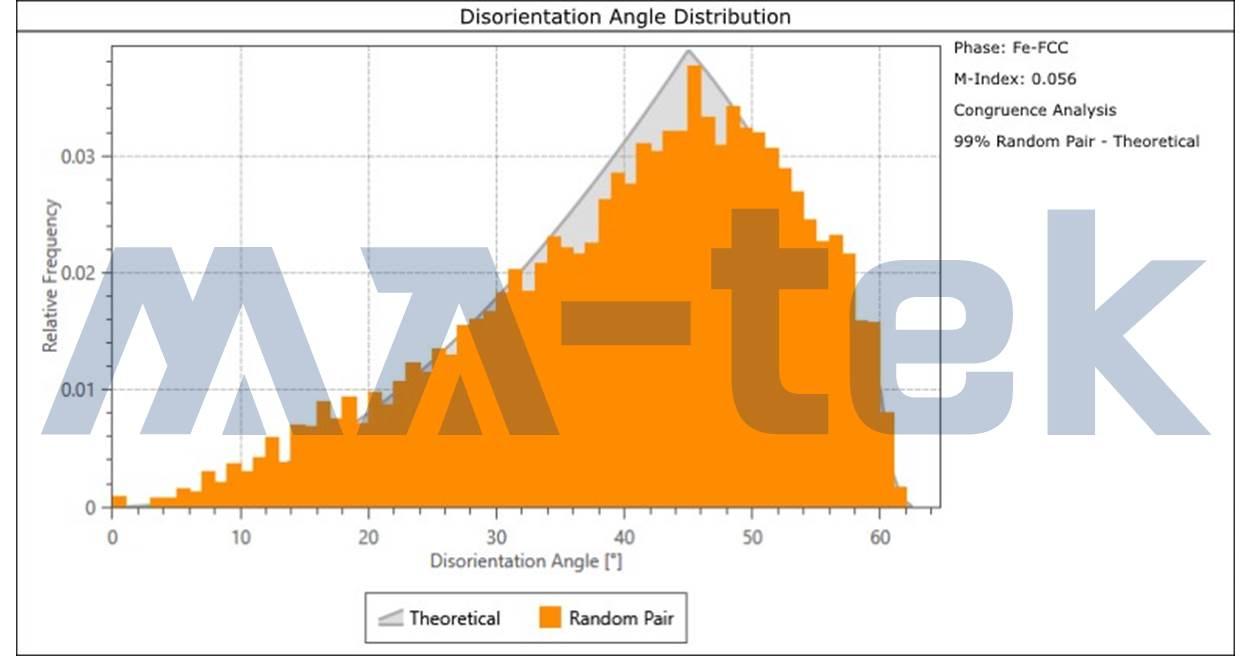

Misotientation angle distribution
-

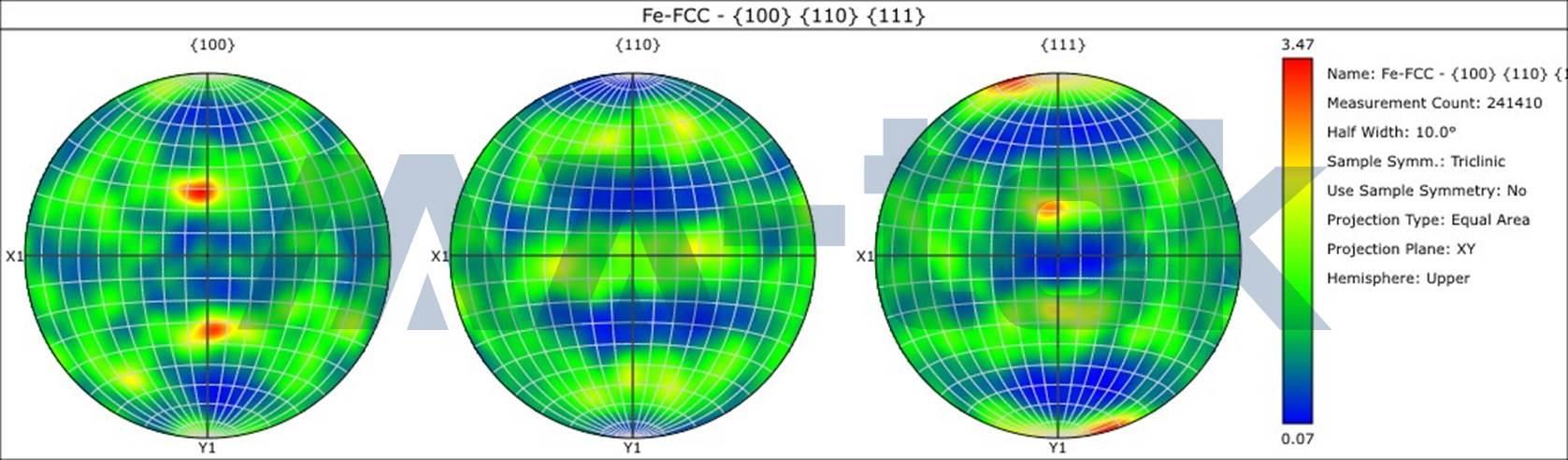

Pole figure
-

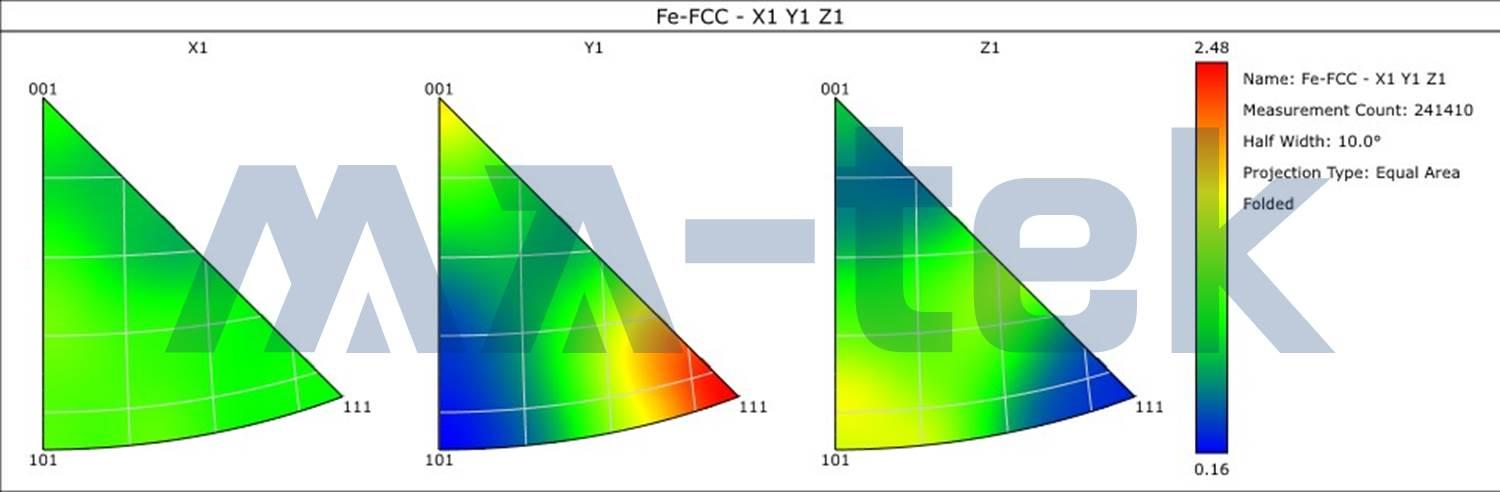

Inverse pole figure
