为什么机械应力试验这么重要？
由于电子零件小型化趋势，零件与印刷电路板之接合面积亦缩小，无铅材料不如有铅材料的抗疲劳（Fatigue）水准，各类零件结构开发及验证的频繁度反而增加许多。机械应力试验对已组装之成品或半成品进行试验，可借此快速找出产品在结构设计上或组装品质上可能潜在的风险，并进行改善。以最普遍之手持式产品（Portable Product）而言，使用过程中最常遇到问题为不当摔落，因此产品的开发过程可透过机械冲击试验（Mechanical Shock）验证结构品质。
振动试验主要模拟产品在各种运输过程所承受的外部应力，测试方式有随机振动（Random Vibration）与正弦振动（Sine Vibration）两种；其中随机振动模拟产品结构品质以及耐运输过程，更具效益。此外，复合式应力是目前对产品测试上认为更贴近现实的模式，又以振动加上温度或湿度之交互作用（Coupling effect）最为常用。 MIL-HDBK可靠度设计手册即提到，产品危害以振动及温度影响最大，而目前车载产品，以ISO 16750为例，更考虑到温度循环式加上振动的模式。
当产品测试后，对于IC焊点品质则可透过红墨水试验（Dye Penetration Test或称为Dye and Pry Test）来检视，尤其针对BGA或CSP等构装效果更佳；有别于切片分析（Cross Section），红墨水可以将点与线的检查放大至面向，可更准确判断PCBA上结构问题，例如散热片或外壳锁附等。
机械应力试验项目
- 震动试验 (Vibration test)
- 复合式震动试验(Combo Vibration Test)
- 机械冲击试验 (Mechanical Shock test)
- 落下试验 (Drop test)
- 压箱试验(Compression Test)
- 滚筒试验(Tumble Test)
- 弯曲试验 (Press / bending test)
- 下压试验(Press Test)
- 扭力试验(Torque Test)
- 应变量测(Strain Measurement)
- 红墨水试验 (Dye and pry test)
 |
 |
 |

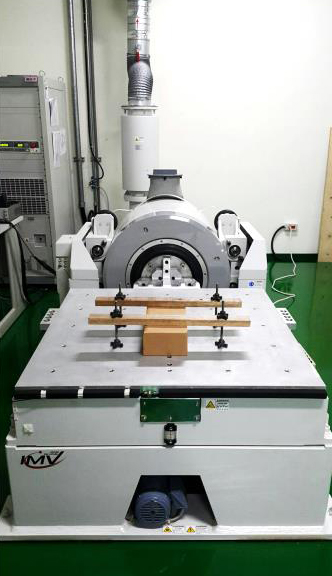

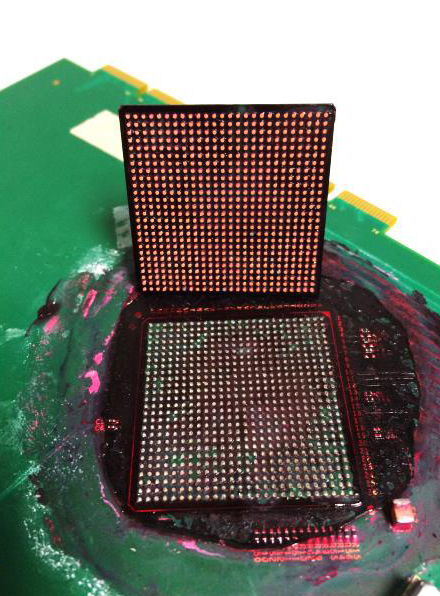

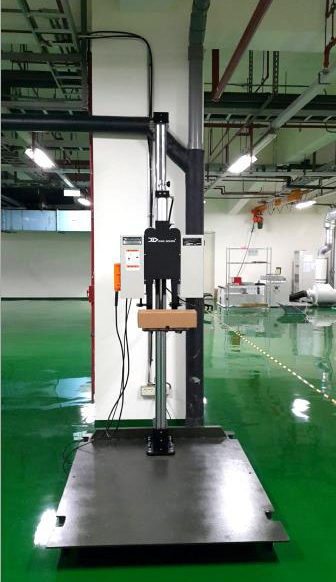

| 图-1 掉落试验机 | 图-2 振动机(IMV) | 图-3 红墨水染色测试 |
常见问题
Q1. 能否提供复合式振动测试 ?
可以，可参考ISO16750或AECQ等车规复合式振动规范。
Q2. 震动平台最大可负荷多大尺寸产品 ?
水平平台有60X60(cm) & 100X100(cm)、垂直平台有60X60(cm) & 80X80cm(cm)。
Q3. 机械冲击可否进行方波与正弦波 ?
可以执行方波与半正弦波。
Q4. 如何确保测试的G值是正确的呢 ?
加速规每年校验，在试验执行前会先确认g值输出是否正确。
Q5. 材料试验机可否进行拉力测试 ?
可以依客户需求制作相关治具并且执行。
