SEM 扫描电子显微镜
电子显微镜是表面微细结构观察最快速有效的方法,闳康科技同时拥有多部 Hitachi S-8020、S-4800 等一系列超高解像能的场发射型电子显微镜(FE-SEM),可搭配精准的样品制备,如CP(ion milling)或娴熟的 delayer 方式,对样品表面及横截面做微区放大观察及元件尺寸量测,放大倍率可达数十万倍;另加装的X光能谱散布分析仪(Energy Dispersive Spectrometry of X-ray, EDS),则可以对微区材料做定性及半定量分析,对材料组成或异物成份分析有莫大的帮助。
-

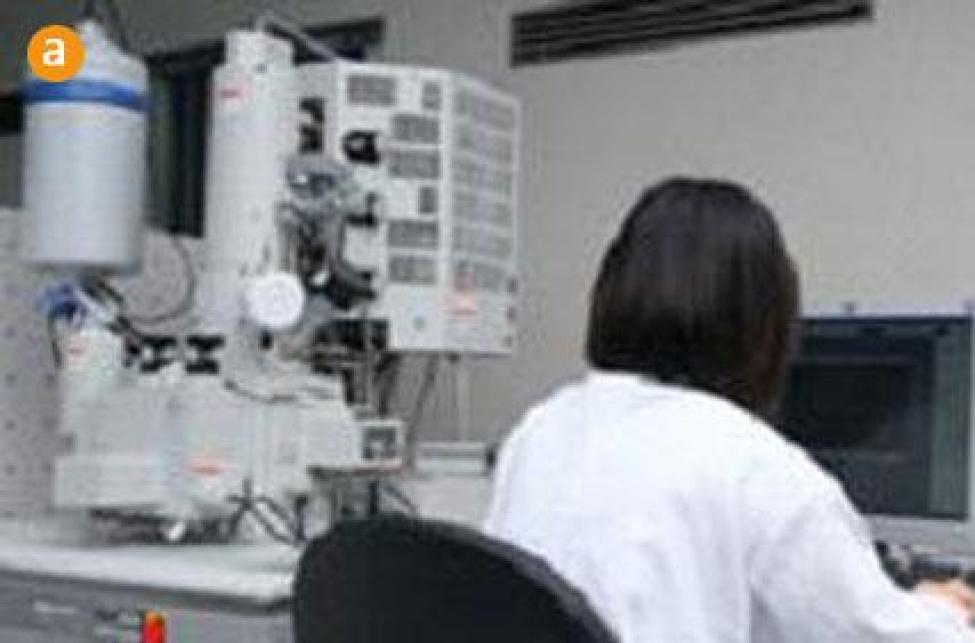

(a) S-4800
-

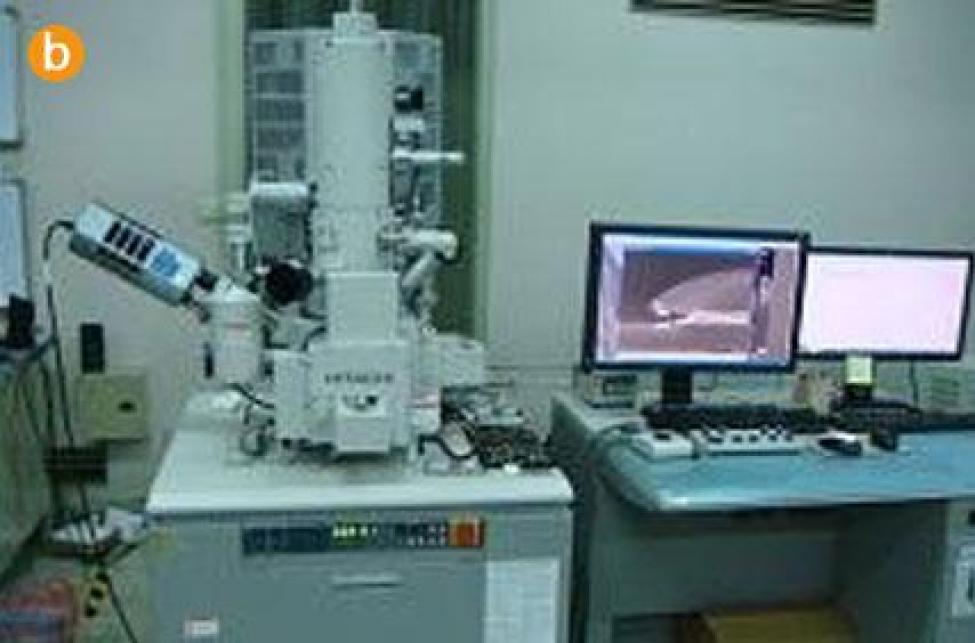

(b) S-8020
-

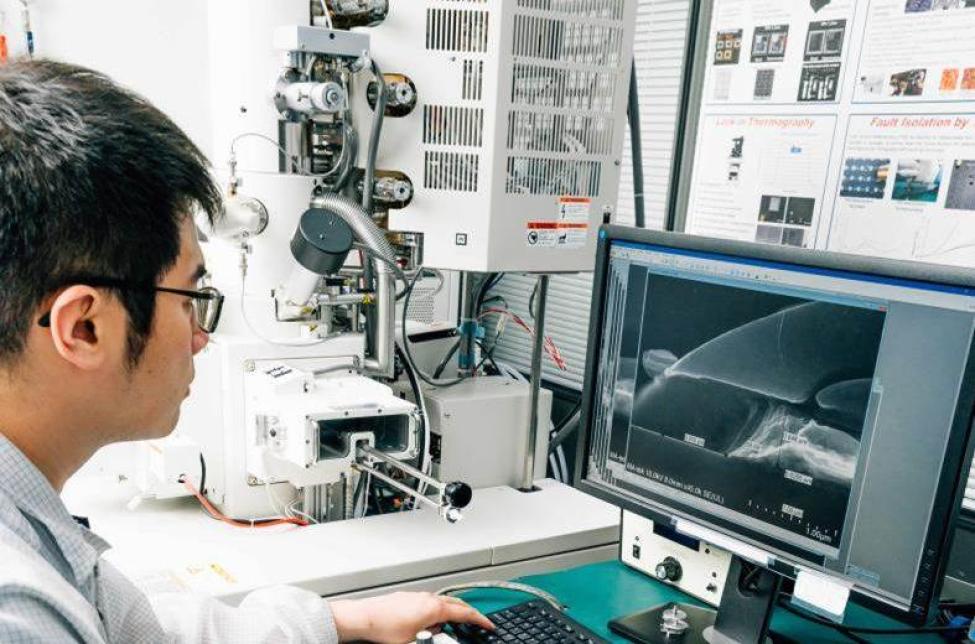

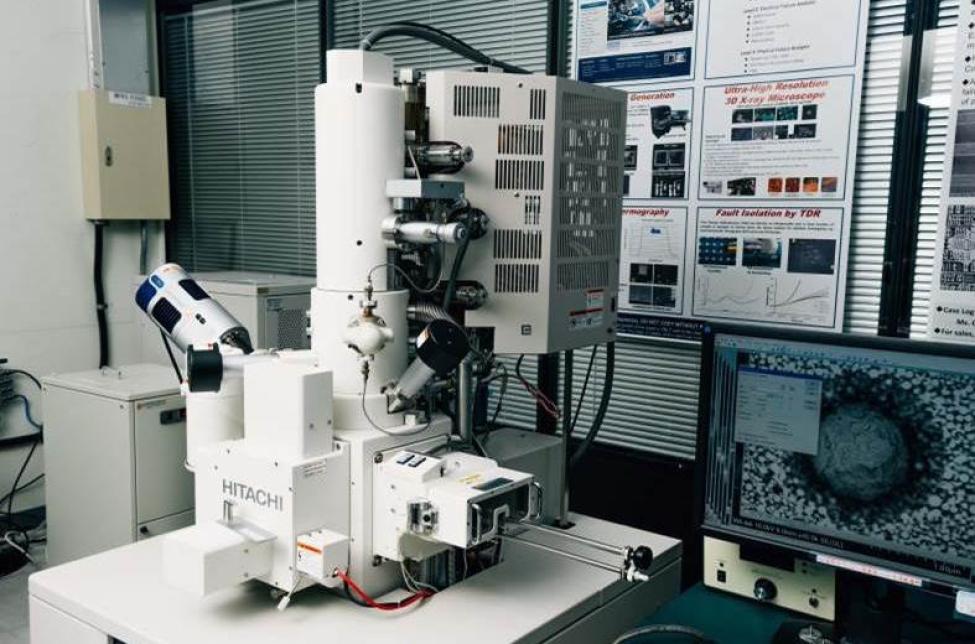

SU-8220
-

SU-8220

- 对所有类型样品提供表面及横截面微细结构观察及分析。
- 针对多层结构样品提供精准的膜厚量测及标示。
- 藉由EDS的X光谱线分析对材料做定性及半定量分析或特定区域的点、线、面的成份分佈分析。
- 藉由低加速电压的电子束扫描做被动式电压对比(Passive Voltage Contrast, PVC),可侦测漏电或高阻值的位置,提供异常分析之判断。
- 样品藉由层次去除技术(Delayer),提供 SEM 做电路自动连拍拼接生成的图档,可以与光学显微镜生成的图档做纵向连结,提供电路还原逆向工程之参考。
- 配合微光显微镜(Emission Microscope, EMMI)或光束引导热电子感应仪(Optical Beam Induced Resistance Change, OBIRCH)侦错,定位故障异常结构之位置,利用各种显微切割手术进行精密解析,找出故障原因。

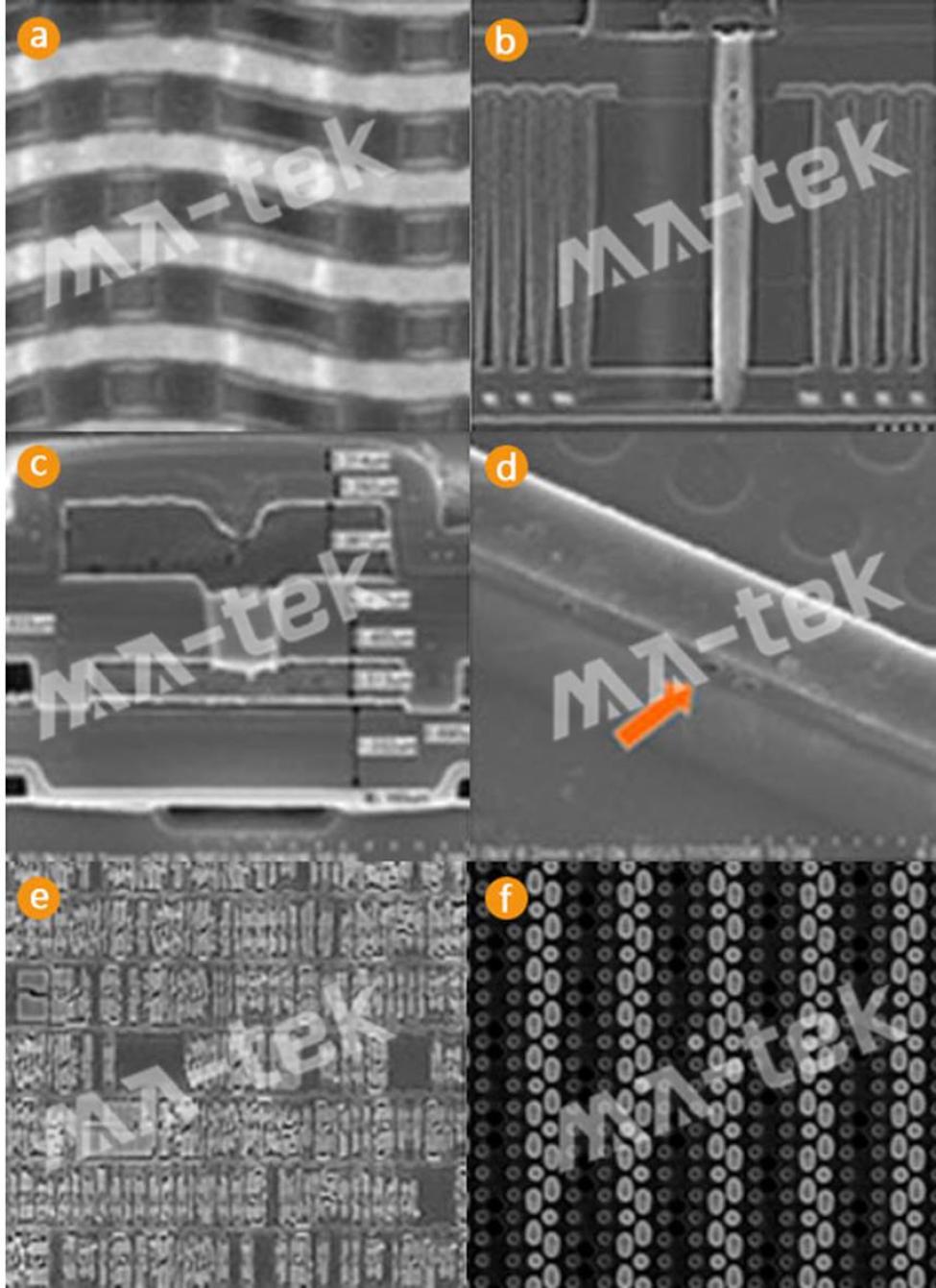

(b) 动态随机随取记忆体在字元线接点处的横截面SEM观察
(C) 动态随机随取记忆体在字元线接点处的横截面SEM观察
(d) 平面式SEM上视观察。抗静电测试后的元件损伤处
(e) 积体电路线路还原工程
