薄膜结构与厚度分析

太阳能电池由多层薄膜与功能结构所组成，包括抗反射层（ARC）、发射极（Emitter）、金属电极以及背面铝层（BSF）等，各层厚度与材料品质皆会直接影响光吸收效率、载子传输能力与整体转换效率。透过薄膜与层结构分析，可完整解析太阳能电池截面结构、材料组成与界面品质，协助制程优化并提升电池效能与可靠度。



太阳能电池薄膜结构分析重点



针对太阳能电池多层膜堆叠结构进行截面观察与材料鉴定，确认各功能层是否符合制程设计要求。

常见分析项目包含：



• 抗反射层厚度量测
• 薄膜厚度分析
• 发射极层结构分析
• 背面铝 BSF 结构分析
• 多层膜堆叠结构观察
• 薄膜材料成分分析



常用技术



• SEM / EDS
• TEM
• FIB 截面分析

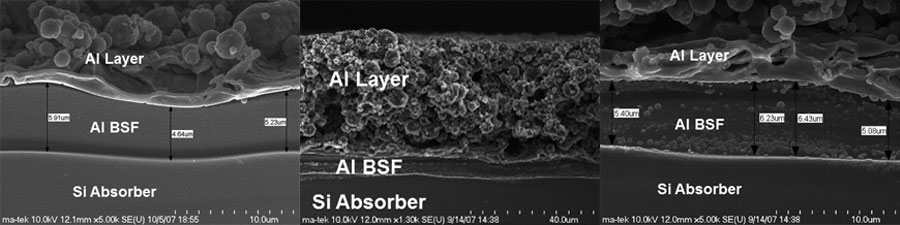

SEM – BSF染色

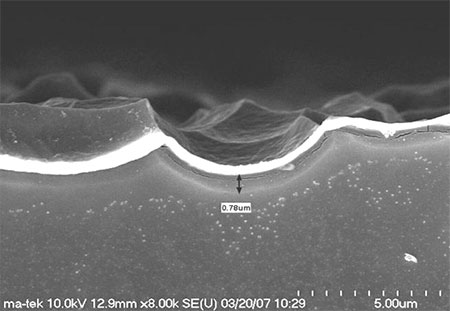

SEM – 发射极结染色

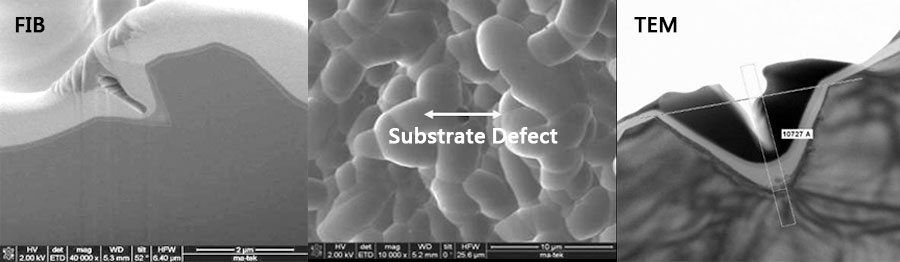

基板针孔

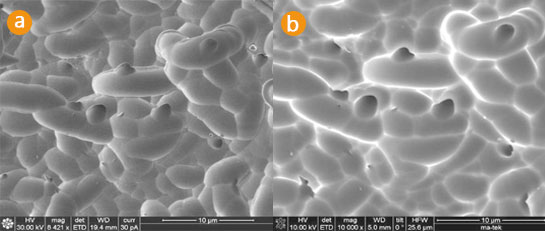

(a)FIB 图像；(b)SEM 图像

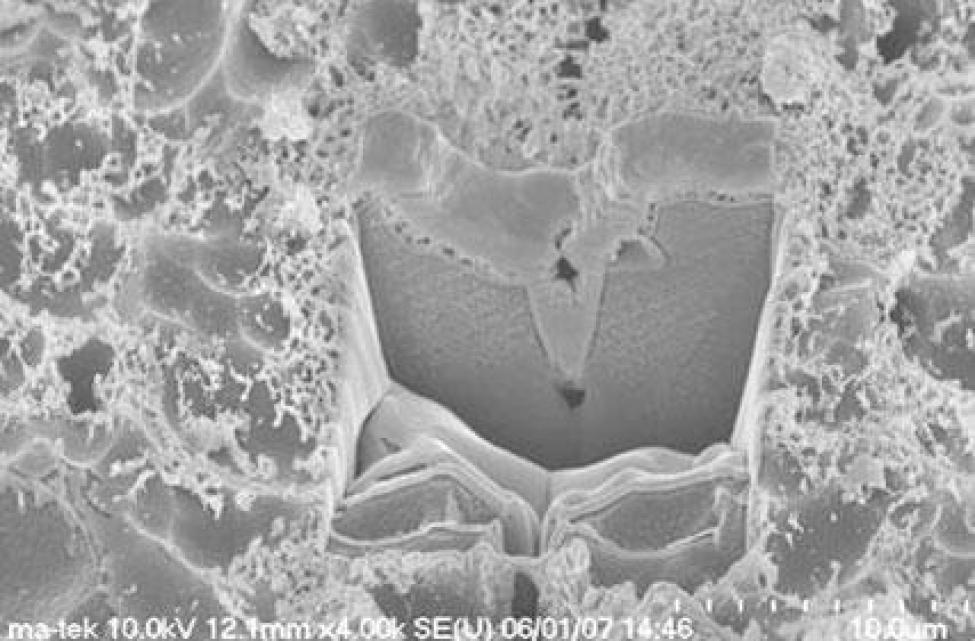

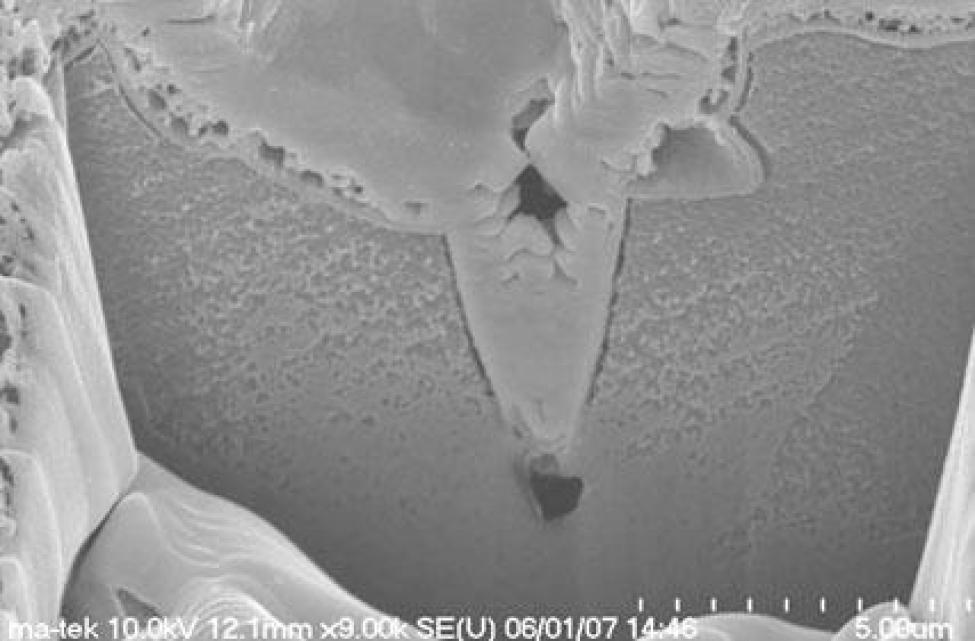

FIB 切割基板针孔

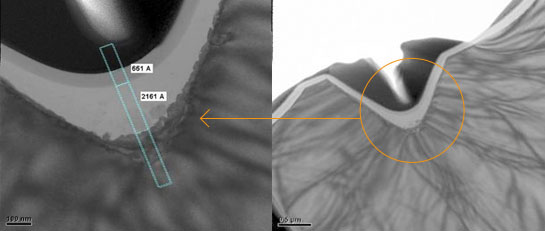

基板针孔 (X-TEM)





截面TEM
