化学蚀刻去封胶
化学蚀刻去封胶（Chemical Decapsulation）是用于 半导体元件失效分析的样品制备技术，其主要目的为去除 IC 封装中的 环氧树脂，使晶粒与内部金线结构裸露，以便进行后续显微分析，通常使用特定的 化学酸溶液（如硝酸或硫酸混合溶液），透过控制温度、时间与酸浓度，使封装材料逐步被蚀刻溶解，而晶粒、金线与焊垫结构则能被完整保留，与机械式去封装方法相比，化学蚀刻去封胶具有以下优点，因此化学去封胶技术广泛应用于 IC 失效分析、逆向工程与封装品质检测。
-
可避免机械加工造成晶粒损伤
-
适合多层封装与复杂封装结构
-
可完整保留晶粒与金线结构
-
有利于后续显微观察与失效分析
闳康科技具备完整的 IC 去封装与失效分析技术平台，能依据不同封装材料与分析需求，选择最适合的去封装方法。透过化学去封胶与精密显微分析技术的整合，可有效裸露晶粒与内部结构，并进行后续的 OM、SEM、FIB、TEM 等分析流程，凭藉多年半导体材料分析经验与先进设备，闳康科技可提供高品质的 IC 失效分析、封装结构检测与电路逆向工程服务，协助客户快速定位问题并提升产品可靠度。
化学去封胶设备

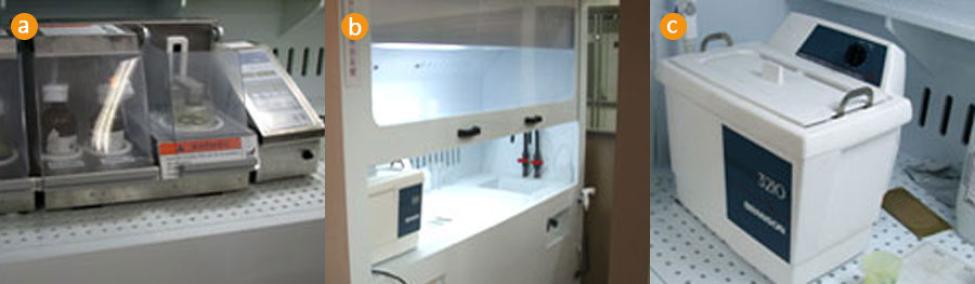

- 自动化去封装系统，可控制酸液温度与蚀刻时间，提高去封胶制程稳定度。
- 化学酸槽（Acid bath），用于进行封装树脂的化学蚀刻。
- 超音波震荡器，可加速蚀刻后残留物的清除并提升去封装效率。
完成化学去封胶后，晶粒与内部电路结构会被完整裸露，可进一步利用各种显微分析技术进行观察与检测，例如：光学显微镜（OM）、扫描式电子显微镜（SEM）、失效分析（FA）、IC 逆向工程（Reverse Engineering）。
光学显微镜观察（OM Imaging）

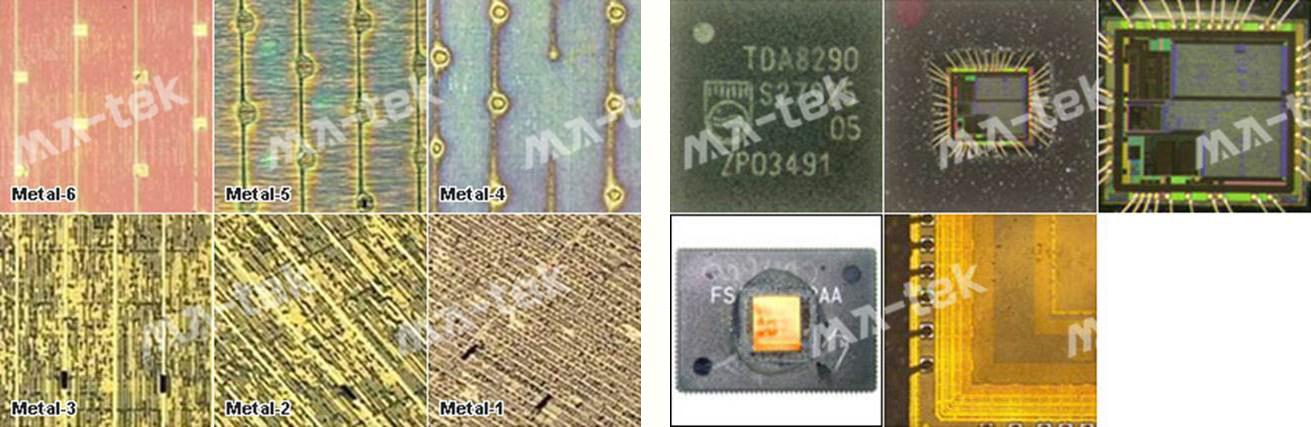

利用光学显微镜观察去封胶后的晶粒表面，可辨识 IC 各层金属互连结构（Metal layer），并进行初步的电路结构检查与缺陷判读。
扫描式电子显微镜观察（SEM Imaging）

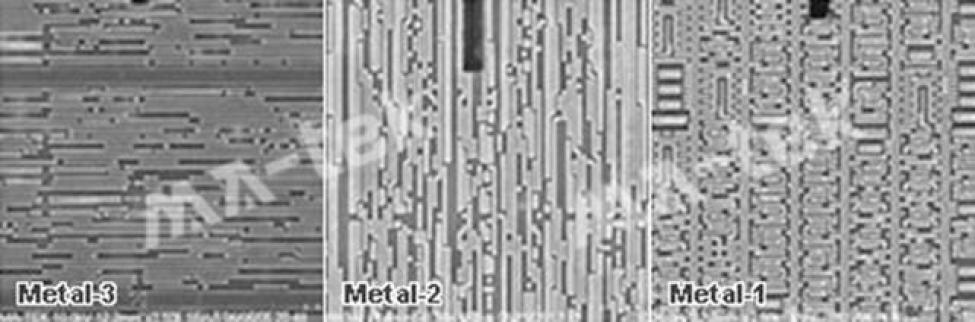

利用扫描式电子显微镜（SEM）可进一步观察晶粒表面微细结构，包括金属导线、接点与电路布局，提供高解析度影像以协助进行半导体失效分析与逆向工程
在失效分析（Failure Analysis）与逆向工程（Reverse Engineering）中，去除 IC 封装树脂以裸露晶粒是重要的样品制备步骤，目前常见的去封装方式主要包括 化学蚀刻去封胶（Chemical Decap）与雷射去封胶（Laser Decap）两种技术。
两种方法各有其适用情境与技术优势，化学蚀刻适合 完整保留晶粒与金线结构的分析需求，而雷射去封胶则适用于 快速去除封装或局部开封的情况，因此在实际失效分析流程中，工程师通常会依据 封装材料、分析区域与元件结构来选择最适合的去封装方式。
在实际分析流程中，化学去封胶与雷射去封胶往往会 互相搭配使用，例如先利用 雷射开封快速移除部分封装材料，再利用 化学蚀刻进一步清除残余树脂，透过这种整合方式，可以同时兼顾 加工效率与晶粒保护，提高失效分析与电路检测的成功率。
-
化学去封胶的优势
完整保留晶粒与内部结构
化学蚀刻去封胶最大的优势在于可 均匀去除封装材料且不易损伤晶粒与金线结构，完整保留晶粒与内部结构，透过精准控制酸液温度、浓度与蚀刻时间，可逐步移除封装树脂，使晶粒结构完整裸露，适合以下分析需求：
-
半导体 失效分析（FA）
-
Bond wire 结构检查
-
晶粒表面缺陷观察
-
IC 电路逆向工程
-
-
雷射去封胶的优势
快速且精准的局部去封装
雷射去封胶利用高能雷射束局部烧蚀封装材料，可在短时间内快速且精准的完成封装去除，适合 需要快速开封或局部观察的情境。
-
加工速度快
-
可精准控制开封区域
-
适合局部结构观察
但雷射加工过程中会产生热效应，若控制不当可能对晶粒或金线造成损伤，因此在高精度分析中仍需搭配其他去封装方法。
-
| 技术 | 化学去封胶 | 雷射去封胶 |
|---|---|---|
| 原理 | 利用酸性溶液溶解封装树脂 | 利用雷射能量烧蚀封装材料 |
| 加工方式 | 化学蚀刻 | 雷射热加工 |
| 去除范围 | 大面积封装去除 | 局部精准开封 |
| 制程时间 | 较长 | 较快 |
| 制程时间 | 低风险 | 需控制热影响 |
| 适合应用 | 失效分析、电路观察 | 局部开封、快速分析 |
