IC封装打线服务

打线接合(Wire Bonding) 是将晶粒(Die)与外部电路或封装接脚建立电性连接的重要技术,透过精密的焊线设备与制程控制,可将金线、铜线或铝线与晶粒焊垫(Bond Pad)及封装引脚接合,使讯号能够在芯片与外部电路之间传输,闳康科技提供完整的 IC 封装打线服务(Wire Bonding Service),可支持研发测试、失效分析(FA)、可靠度验证(RA)以及封装开发需求,协助客户快速完成芯片封装与功能验证。

技术原理
Ball Bonding 与 Wedge Bonding 的焊线接合技术

焊线接合是在晶粒与封装接脚之间建立电性连接的关键制程。依据线材与制程方式不同,主要可分为两种焊线方式:

  • 球型接合(Ball Bonding)

    使用金线(Au wire)或铜线(Cu wire)进行焊线接合。先利用电弧形成金属球(Free Air Ball),再将金属球压接于焊垫上形成第一焊点(1st bond),之后形成焊线弧形并完成第二焊点(2nd bond)。
  • 锲型接合(Wedge Bonding)

    使用铝线(Al wire)进行接合,利用楔形工具直接压接形成焊点,常应用于功率元件或特殊封装需求。

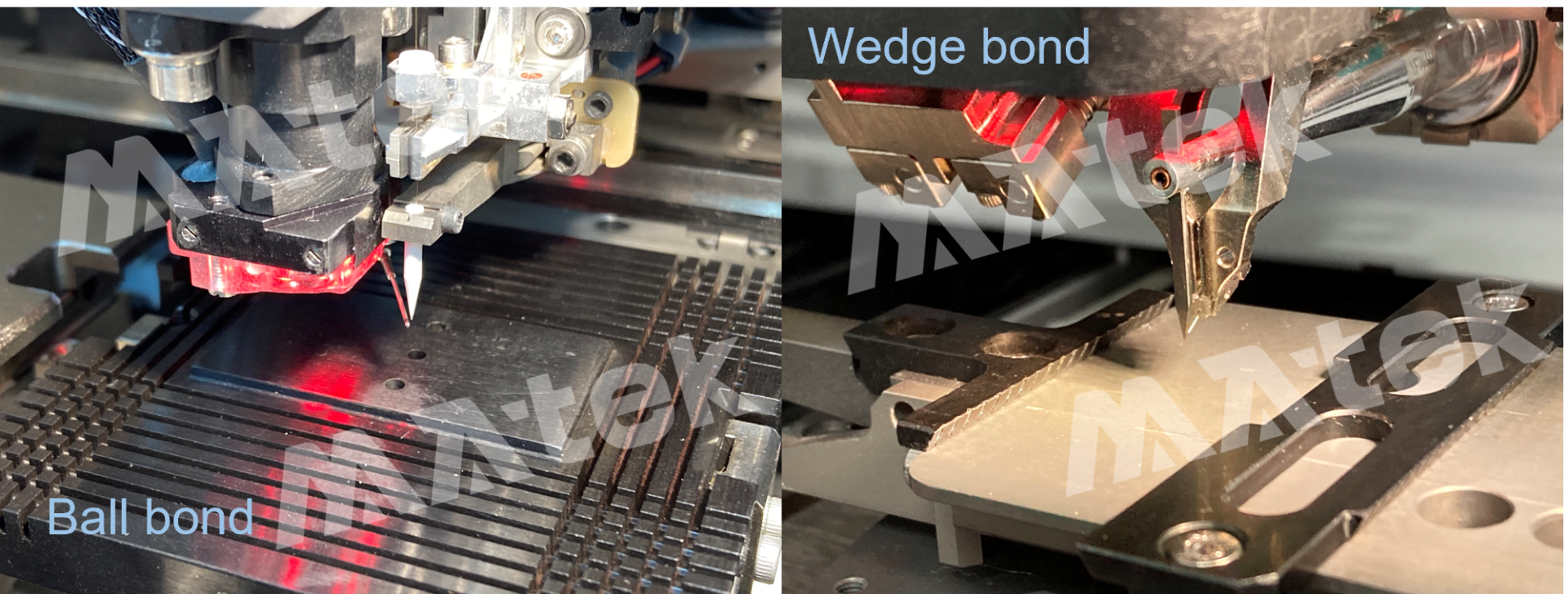

20260708图|(a) 球型接合 ( 金线 & 铜线 )  (b) 锲型接合 ( 铝线 )

透过精准控制焊接温度、压力与超音波能量,可确保焊点具有良好的导电性与机械强度。

焊线技术广泛应用于:

  • 晶粒直接封装(COB, Chip-on-board)

  • 晶粒堆叠封装

  • PCB板覆晶连接

  • 高脚数IC封装

  • COF / COG 显示器元件再焊线





焊线制程

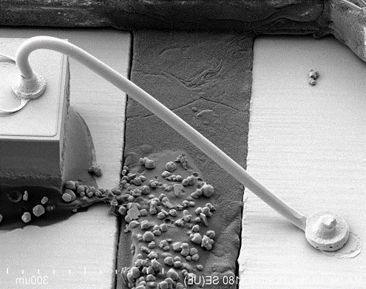

ALL_marqueepic_service_template_26G08_tVapLNjySb图|焊线制程示意图

焊线制程由焊球形成、第一焊点、线弧形成到第二焊点完成,建立晶粒与封装之间的电性连接。从焊球形成到第二焊点完成的精密接合,完整的焊线制程通常包含以下步骤:

  1. Free Air Ball 形成:透过电弧放电形成金属球。

  2. 第一焊点(1st Bond):将金属球接合于晶粒焊垫。

  3. Looping(线弧形成):控制焊线高度与弧形。

  4. 第二焊点(2nd Bond):将焊线接合至封装引脚或基板。

闳康科技 IC 封装打线服务优势
封装制程、材料分析与可靠度测试的一站式服务

闳康科技不仅提供封装打线服务,更结合完整材料分析与失效分析能力,可提供半导体研发与问题解析的整合服务,透过完整的封装与分析技术整合,闳康科技可协助客户加速产品研发与问题诊断,提供高效率且高可靠度的半导体技术服务。

  1. 高精度细间距焊线能力(22 μm pitch)

  2. 多种线材与封装形式支持

  3. 提供弹性封装服务交期,可支持研发专案与紧急测试需求。

    • 普通件:5 个工作天

    • 急件:3 个工作天

    • 特急件:1 个工作天

  4. 封装、分析与可靠度测试整合服务



分析应用

封装研发、可靠度验证与失效分析的重要支持,闳康科技 IC 封装打线服务可支持多种研发与分析需求,包括:

  • 快速封装(Prototype Packaging)

    支持研发样品快速封装。
  • 电性测试(Electrical Verification)

    验证芯片封装后的电性功能。
  • 晶粒黏着(Die Attach)

    将晶粒固定于封装基板或测试板。
  • 金线 / 铜线 / 铝线焊接

    完成晶粒与封装接脚的电性连接。
  • 芯片切割(Die Saw)

    将 wafer 切割为单颗晶粒。
  • 焊线推力 / 拉力测试

    评估焊点强度与可靠度。
  • SEM / X-ray 检查

    检查封装品质与焊点结构。





超细间距焊线能力

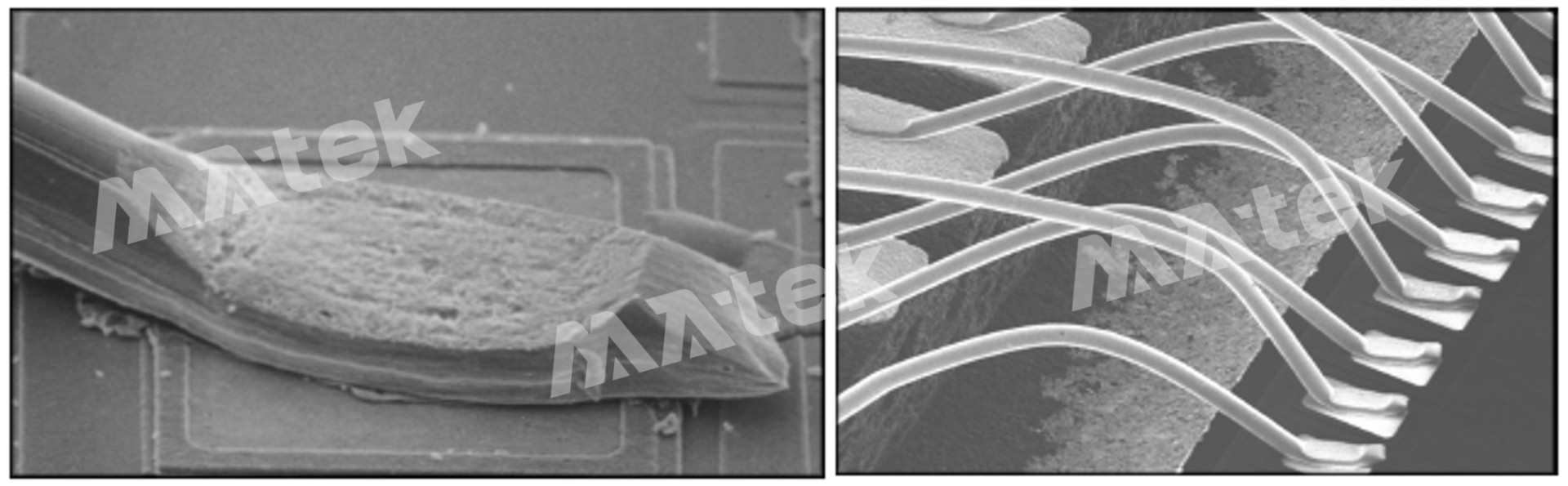

ALL_marqueepic_service_template_26G08_M2zo6QtcxH图|铝线焊线于50um间距( 直线的 )
随着半导体封装脚数持续增加,焊垫间距(Pad Pitch)不断缩小,高精度焊线技术已成为封装研发的重要能力。闳康科技具备高密度 IC 封装与微细 Pitch 打线能力:
  • 金线最小 pitch:22 μm

  • 金线直径:0.5 mil

  • 铝线 pitch:50 μm

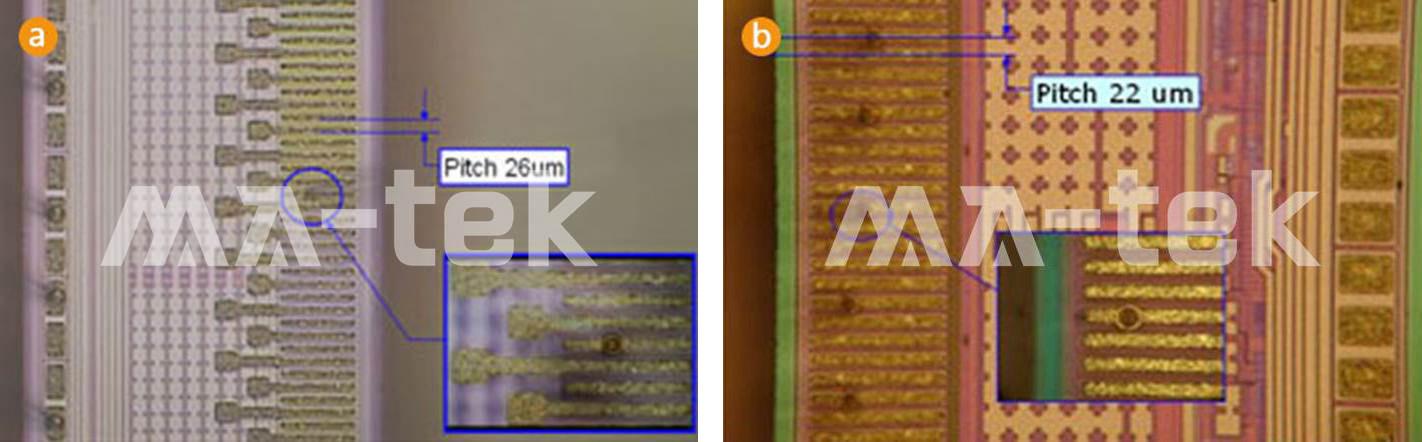

  • 图|(a) 26um 的金凸块间距产品的光学照片 * 金线直径 = 0.5 mil

    (b) 22um 的金凸块间距产品的光学照片 * 金线直径 = 0.5 mil

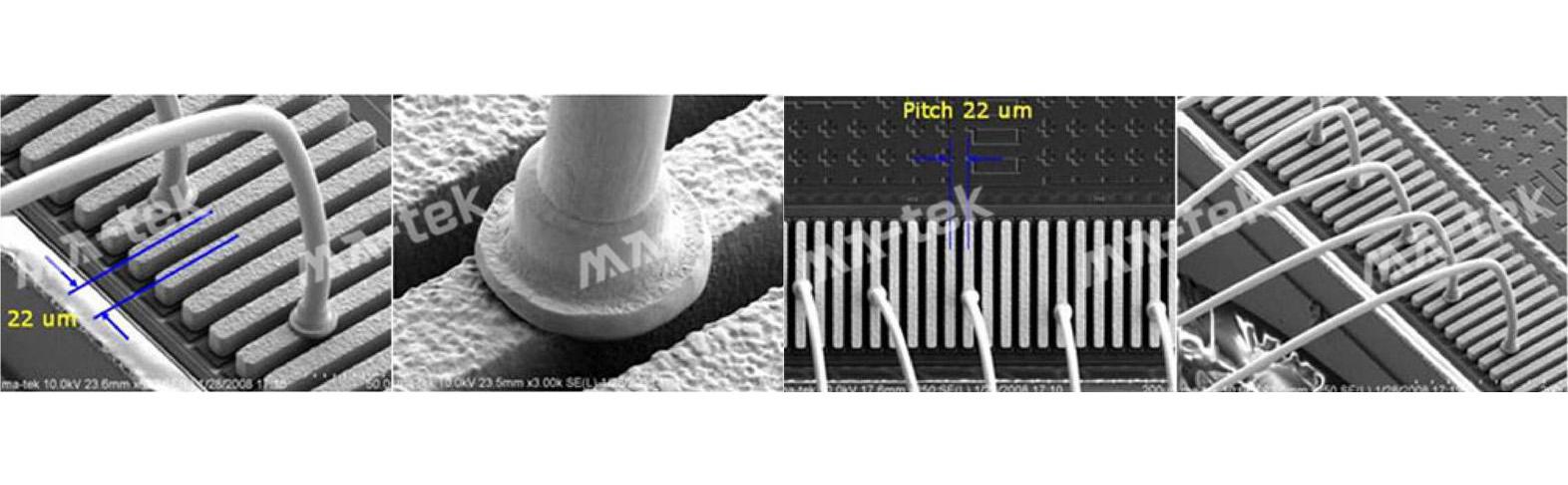

  • 图|22um 的金凸块间距产品的扫瞄式电子显微镜照片

    * 金线直径 = 0.5 mil



COB 封装能力

闳康科技可提供多种 Chip-on-Board(COB) 封装设计,包括

ALL_marqueepic_service_template_26G08_n09hnb8Bzl

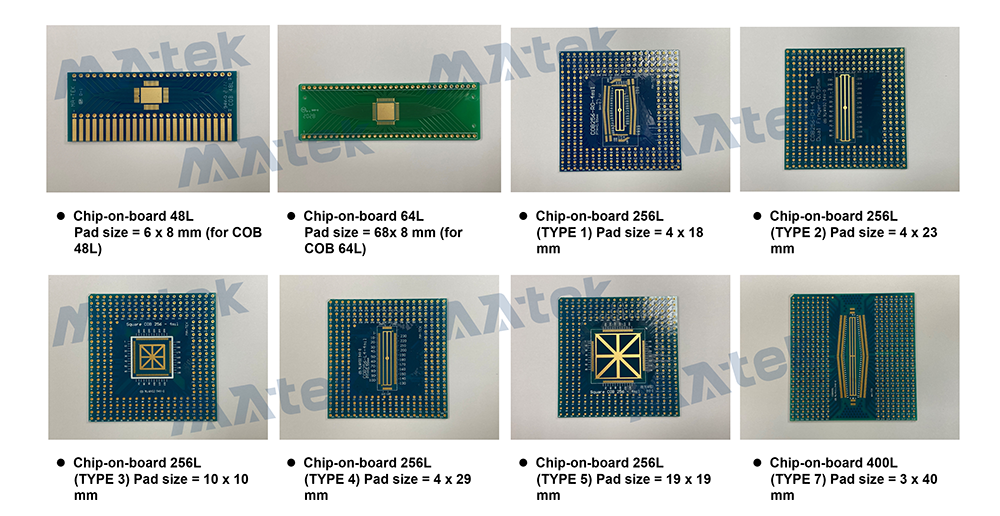

图|Chip-on-Board(COB)封装实例

COB 封装可将晶粒直接封装于基板上,适用于研发测试与高脚数封装应用。闳康科技支持多种 Chip-on-Board 封装型式,可提供多种 Chip-on-Board(COB) 封装设计,包括:

  • COB 48L

  • COB 64L

  • COB 256L

  • COB 400L

  • COB材料均可选择 Back-side & front-side or 植针与非植针。



多种研发与测试封装选择

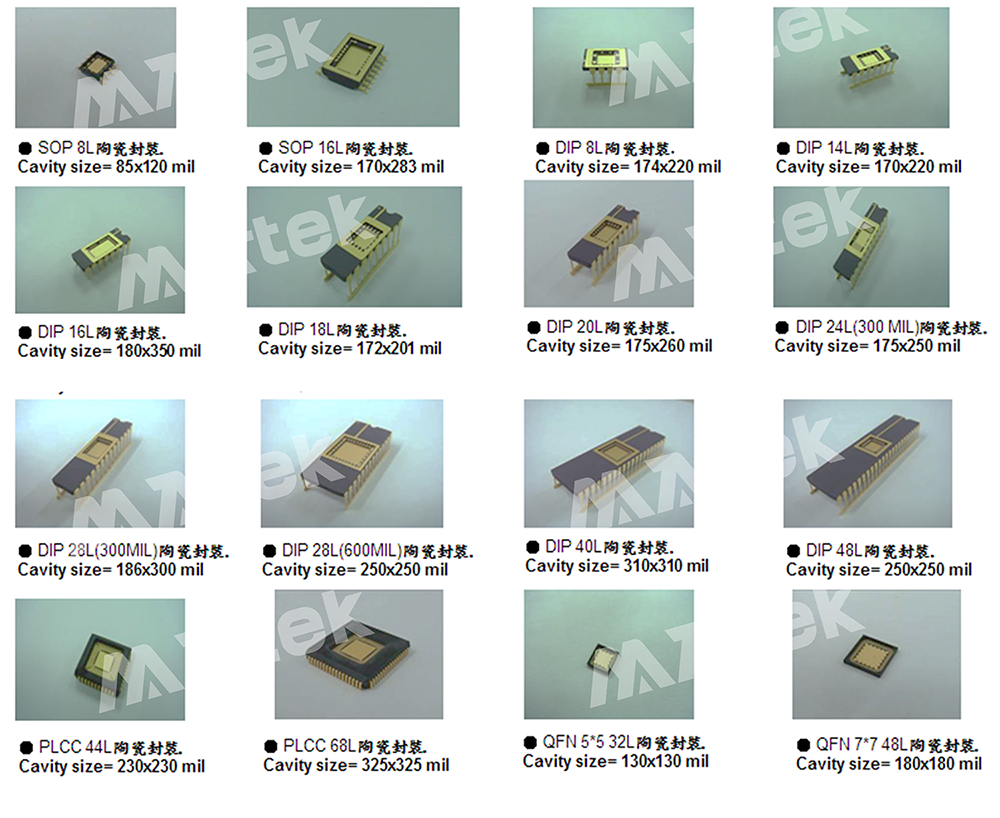

除了 COB 封装外,闳康科技亦可提供多种陶瓷封装型式,不同封装型式可依客户测试需求进行选择:

0708-cob-1





封装上盖形式

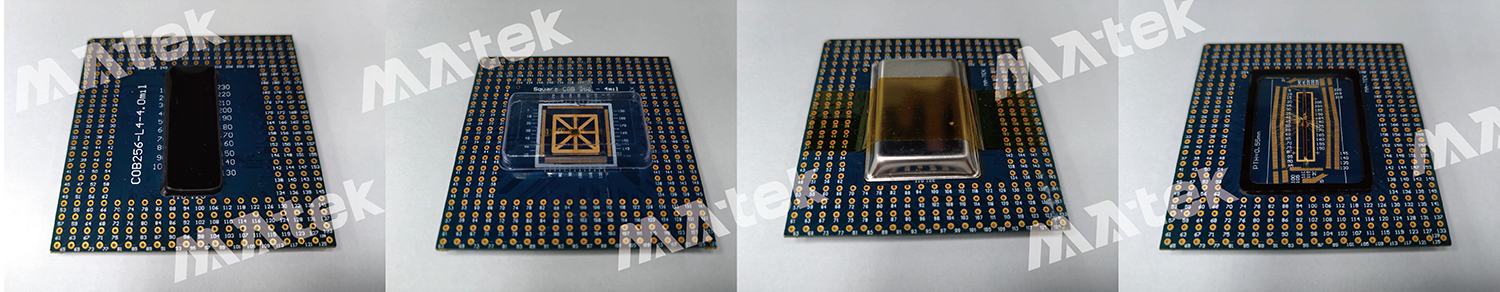

图|封装上盖形式示意,不同封装上盖可依测试需求与环境条件进行选择。

闳康科技提供多种芯片保护方式,封装完成后可选择不同上盖形式:

  • 封黑胶(Epoxy Encapsulation)

  • 玻璃盖(Glass Lid)

  • 金属盖(Metal Lid)

  • 塑胶盖(Plastic Lid)







常见问题
Q&A
Q1. 闳康科技可提供哪些焊线线材?
A.
金线:0.5 mil / 0.6 mil / 0.7 mil / 0.8 mil / 1.0 mil / 1.2 mil
铜线:0.8 mil / 1.0 mil / 1.2 mil
铝线:0.7 mil / 1.0 mil / 1.2 mil
Q2. 最小焊线间距可以做到多少?
A. 目前最小可达 22 μm pitch。
Q3. 是否可以进行 COB 封装?
A. 目前闳康可执行之Chip On Board PKG 种类有10种
Q4. 是否提供芯片切割服务?
A. 可配合专业切割厂商提供芯片切割服务,欢迎与闳康科技讨论需求。
