雷射植球
在先进封装与高密度电子元件中,锡球(Solder Ball)不仅是电性连接的核心,更直接影响讯号传输稳定性与封装可靠度,当产品进入研发验证、失效分析或小量制作阶段时,传统植球方式往往受限于制程弹性与精度,而难以满足高密度与客制化需求。
雷射植球技术(Laser re-balling) 是透过非接触式雷射加热与单颗植球控制,可在微小区域内精准完成锡球接合,大幅降低热影响与机械应力,成为先进封装与分析应用的重要解决方案,闳康科技导入高精度雷射植球系统,提供从研发样品制作、封装重工到电性验证的一站式服务,协助客户快速建立可测试样品并提升开发效率。

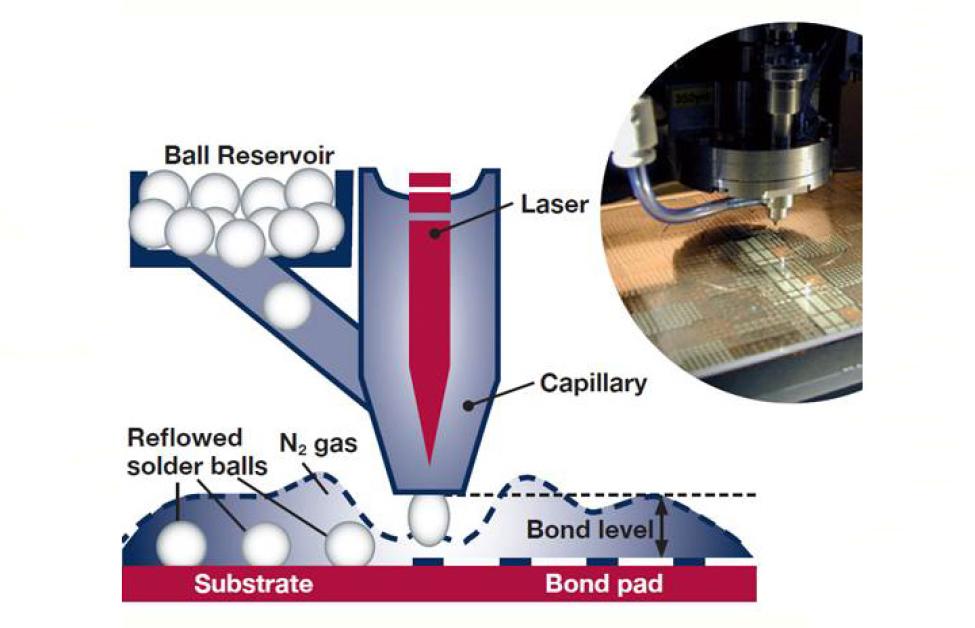

雷射植球技术原理示意
锡球经由氮气输送并透过雷射局部加热后,精准接合于焊垫上,实现低热影响的高品质接合。
相较于传统制程,具有明显优势:植球过程无需助銲剂,亦不需后续清洗,并可有效避免整体加热所造成的材料变形与结构应力。

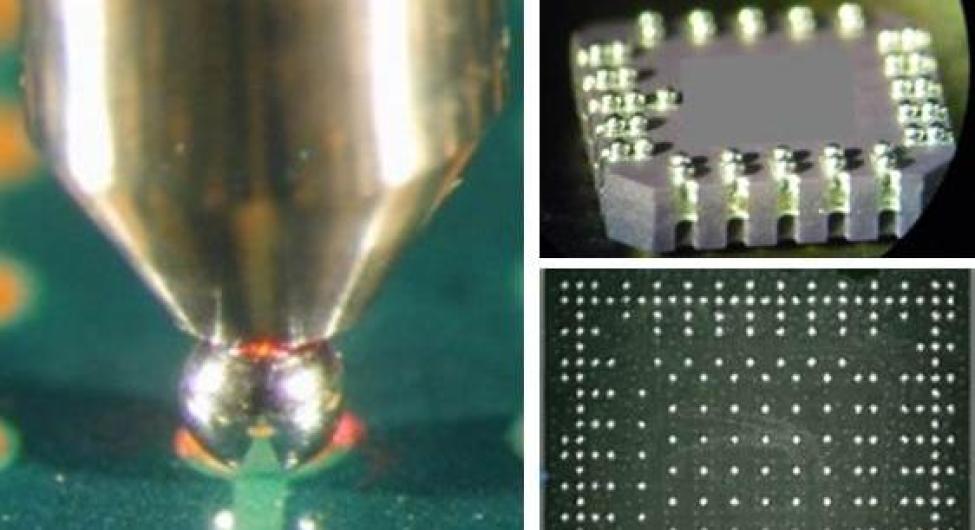

雷射植球实际应用影像(BGA / 微间距锡球)
可在高密度焊垫上精准完成单颗植球,适用于细间距与高密度封装,此外,植球 Layout 可预先设定,过程中无需额外治具,有效提升操作弹性与制程效率。
雷射植球技术可应用于多种半导体与电子产品领域,包含 BGA、CSP、Flip-chip 及 wafer bumping 等封装制程,同时亦适用于 3D 封装、光电元件(Optoelectronics)、MEMS 及相机模组等高精度应用,在实务上,亦常用于 PCB 转接板开发、小量样品制作与 BGA 类封装的返修与重工,特别适合研发阶段进行电性验证与问题排除。
在高密度与高复杂度的封装趋势下,雷射植球已成为连接技术中的关键角色。闳康科技透过高精度设备与丰富制程经验,不仅能提供稳定可靠的植球品质,更能与材料分析、失效分析及可靠度测试无缝整合,代表客户不仅能「完成植球」,更能在同一平台上完成验证、分析与问题解析,大幅缩短产品开发周期并提升成功率,雷射植球让每一颗锡球都「落在该在的位置」,而闳康科技,则确保它们不只是到位,更是到位且可靠。

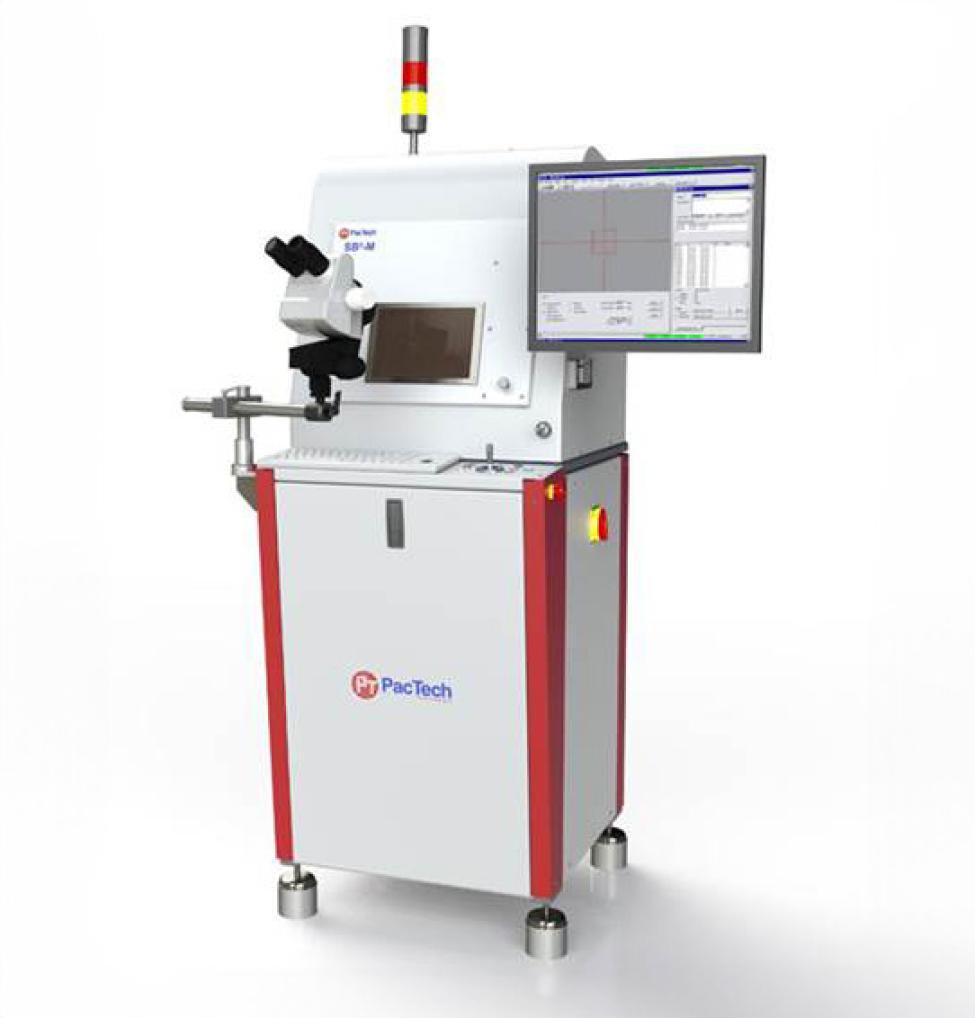

高精度雷射植球设备(PacTech SB2-M)
设备可达每秒最多约 5 颗锡球的植球速度,并支持 100 μm 至 350 μm 球径范围,兼顾效率与应用弹性。
闳康科技雷射植球服务整合植球与回焊功能,无需额外回焊制程,即可完成锡球接合,大幅简化制程流程。透过自动校准与影像监控系统,可确保每颗锡球位置与品质的一致性,系统支持多种焊料组成,包括 SnPb、High-lead、SnAg 及 SnAgCu 等,并具备良好的共晶接合能力(Eutectic bonding),可满足不同应用需求。此外,设备支持 Tray 盘操作与 2D / 3D 影像监控,能有效提升制程稳定度与可追溯性。
