IL、RL与PDL有何不同？一次看懂硅光子组件三大光损指针
在硅光子集成电路光路（Photonic Integrated Circuit, PIC）中，最核心的及最基本的测试情境就是 o-o（Optical-to-Optical，光对光） 的能量转换。当光讯号从光纤(Fiber)或光纤数组(FAU, Fiber Array Unit)输入PIC芯片，途中经过耦合器、光波导、分光器、滤波器或调变器等组件，最后再由指定端口输出。在这整个纯光进、纯光出的 o-o （Optical-to-Optical, 光进光出）过程中，只要任何一环出现异常，都会导致输出的光功率与组件效能不如预期。
为了精准评估 o-o 传输表现，工程师在进行量测时，必须同时观测三个核心指标：IL、RL 与 PDL，它们都以分贝（dB, Decibel）- 相对比值或分贝毫瓦（dBm, Decibel-milliwatt）- 绝对功率为单位，三者各自代表不同的物理意义：
- 插入损耗（IL, Insertion Loss）： 观测「少了多少光」。代表光讯号通过组件后所损失的能量。
- 回波损耗（RL, Return Loss）： 观测「有多少光往回反射」。代表反射回光源处的光能量比例。
- 偏振相关损耗（PDL, Polarization Dependent Loss）： 观测「改变偏振态后，损耗会变动多少」。代表组件对不同偏振光方向的敏感度。
30秒先看懂｜
- 插入损耗 (IL)： 数值越低越好（代表光「少了多少」），传输效率高。
- 回波损耗 (RL)： 数值越高越好（代表反射光被「压制了多少」），反射干扰少。
- 偏振相关损耗 (PDL)： 数值越低越好（代表偏振态改变时，「损耗的波动有多小」），效能越稳定。
- 在相同的量测条件与设计规格下，这仅是通则，实际应用时仍须符合组件本身的允收标准
IL是什么？插入组件后，输出端少了多少光？
插入损耗（Insertion Loss, IL）是光讯号通过待测组件或指定光路后，输出功率相对于输入功率的减少量。依常用功率比定义：IL (dB) = 10 log10 [P_in / P_out]
若输入功率为1 mW、输出功率为0.5 mW，IL约为3 dB，表示输出端保留约一半的输入光功率。一般而言，在相同参考面、波长、偏振与温度下，IL越低代表指定光路保留的功率越多。
PIC量到的IL可能同时包含光纤与芯片耦合损耗、光波导的散射与吸收、弯曲或转接结构、组件本身的传输特性，以及量测对准与校正误差。也就是说，IL能先回答「损失多少」，却不能单凭一个数值判定「损失发生在哪里」。
常见误区｜光纤到光纤（fiber-to-fiber）的总IL，不等于光波导的单位长度传播损耗。若要得到dB/cm等传播损耗，通常还需适当的校正结构、不同长度波导或其他萃取方法，并清楚定义参考面。
RL是什么？有多少光从组件反射回输入端？
回波损耗（Return Loss, RL）描述入射光中有多少功率被组件或接口反射回来。采常见的正值表示方式时：RL (dB) = 10 log10 [P_in / P_reflected]
若输入功率为1 mW、反射功率为0.001 mW，RL为30 dB，代表约0.1%的入射功率被反射。这也是RL最容易被误判的地方：RL数值越高，通常表示反射越少、光学接口的回反表现越好；RL越低，则代表相对较多的光返回输入端。
若输入功率为1 mW、反射功率为0.001 mW，RL为30 dB，代表约0.1%的入射功率被反射。这也是RL最容易被误判的地方：RL数值越高，通常表示反射越少、光学接口的回反表现越好；RL越低，则代表相对较多的光返回输入端。
PIC中的回反可能来自光纤端面、边缘耦合器或光栅耦合器、折射率突变、光波导不连续处以及不同材料或几何结构的接口。反射光也可能与前向光形成干涉，使光谱出现波纹；对雷射或系统稳定度的实际影响，仍须依组件架构与规格判断。
名词提醒｜Reflectance(反射率)常以负dB表示，RL(回波损耗)则常以正dB表示；例如Reflectance＝−30 dB与RL＝30 dB可代表相同的功率反射比。阅读报告前应先确认符号与定义，不能只比较数字大小。
PDL是什么？偏振态改变时，IL会变动多少？
偏振相关损耗（Polarization Dependent Loss, PDL）是输入光的偏振态改变时，组件插入损耗的最大变动范围。ITU-T G.671将PDL定义为所有偏振态（State of Polarization, SOP）下，插入损耗的最大变化量，可简化表示为：PDL (dB) = IL_max - IL_min
若同一波长下，不同偏振态量得的IL介于1.2至1.6 dB，PDL即为0.4 dB。PDL越低，通常表示组件输出较不受输入偏振变化影响；PDL越高，则表示不同偏振态可能得到较明显不同的传输结果。
硅光子光波导及耦合结构可能对TE模式(Transverse Electric Mode，横电模，光波的电场方向完全垂直于光的传递方向。)、TM模式(Transverse Magnetic Mode，横磁模，光波的磁场方向完全垂直于光的传递方向。)呈现不同响应，几何不对称、耦合器设计、模式转换、工艺尺寸偏差或材料双折射等因素，都可能影响偏振敏感度。对实际系统而言，输入偏振若随光纤扰动、封装或温度变化而改变，PDL便可能转化为接收功率波动。
严格定义｜PDL是跨所有偏振态的最大IL差。工程上有时会比较TE与TM的损耗，但单次TE／TM差值不一定等同完整PDL；两者能否直接对应，取决于组件设计、激发模式与量测方法。
为什么三项指标要一起看？
在光纤通讯或高频组件的量产测试与质量检验中，插入损耗 (IL)、反射损耗 (RL) 与偏振相关损耗 (PDL) 必须一起看，因为它们从不同物理维度反映了同一个组件的结构完整性。这三项指标相互交织，各自代表了光讯号在通过组件时的不同行为（穿透、反射、退化）。单看一项指标容易产生盲点，而将三者结合，则能像「全面健检」一样，精准缩小异常范围，协助工程师建立合理的查核方向。
PIC量测时，哪些条件一定要先说清楚？
同一颗组件在不同量测条件下，可能得到不同结果。要让IL、RL与PDL可比较、可追溯，送测与报告至少应明确记录下列信息，尤其在晶圆级PIC测试中，若未固定耦合与对准条件，量到的变化可能同时混入组件差异与量测系统变异。这也是为什么只看到单一dB数值，往往不足以支持工艺判断。
- 待测组件与光路：输入／输出端口、光栅耦合(grating coupling)或边缘耦合(edge coupling)、被测波导与功能组件。待测组件可能是PIC、FAU、CPO（Co-Packaged Optics，共同封装光学）、Optical Transceiver， (光收发器,光模块,光模块)等等。
- 量测条件：波长范围、扫描分辨率、光功率、偏振态、温度、光纤类型与量测方向。
- 对准与重复性：是否重新对准、量测次数，以及晶圆位置、芯片批次与测点差异。
- 比较基准：设计规格、golden sample、工艺批次或可靠度测试前后的基准资料。
- 是否有提供相对应的FAU(Fiber Array Unit, 光纤数组单元)及接头的规格，FAU的常用规格为：
-
- pitch(光纤间距) 250um或127um。
- channel(通道)数为8, 12, 16,24,32…等等。
- 耦光(coupling)方式,边缘耦光(edge coupling)或光栅耦光(grating coupling)。
- 耦光角度，0度,8度, 10度….等。
- 单边进出光，或光的进出不同边
从量到光损，到定位与根因分析
当IL、RL或PDL出现异常时，较完整的PIC分析不应停在「数值超标」，可依问题逐步缩小范围：
- 确认量测定义：先厘清参考面、波长、偏振、温度与校正方式，排除定义不一致。
- 比对光谱与分布：透过O-O传输测试、波长扫描及不同温度条件，确认异常是否具波长、温度、晶圆位置或批次关联。
- 定位光损位置：利用近红外光学影像（NIR Imaging）、全光谱相机、InGaAs、IR OM检查光传输路径中的局部漏光与异常衰减位置。
- 追查结构与材料：再依定位结果使用3D x-ray、3D OM、C-AFM、SEM、FIB、TEM／STEM、SIMS或SCM等技术，观察FAU、光纤或光波导(Wave guide, WG)侧壁、材料接口、FAU/PIC接口、掺杂分布与微结构缺陷。
判读主轴｜IL回答「损失多少」，RL回答「是否往回反射」，PDL回答「损耗是否依偏振而变」；NIR与后续材料分析才进一步回答「异常在哪里、可能为什么发生」。
IL、RL与PDL常见问题
Q1. IL为3 dB，是否等于损失50%的光功率？
A . 依功率比公式换算，3 dB约对应输出保留50.1%的输入功率。但前提是Pin、Pout的参考面与校正方式一致；若量测包含两端耦合器与整段光路，不能把3 dB全部归因于单一组件。
Q2. RL 30 dB和20 dB，哪一个比较好？
A . 采正值RL定义时，30 dB代表反射功率比例较低，通常优于20 dB；但仍须依组件规格与测试条件判定是否合格。
Q3. PDL是否就是TE损耗减去TM损耗？
A . 不一定。严格PDL是所有偏振态下最大与最小IL的差值。TE／TM比较可提供模式差异信息，但不必然等同完整SOP量测所得的PDL。但在严谨的物理与光学测试定义中，两者不能直接画上等号。
Q4. 只做IL量测，可以找到光波导缺陷吗？
A . IL可以确认功率衰减程度，却通常无法单独指出缺陷位置。若要区分耦合、反射、散射、漏光或材料问题，需结合RL、PDL、波长扫描、NIR影像与后续结构或材料分析。
Q5. PIC送测前应提供哪些数据？
A . 建议提供版图或光路信息、待测端口、目标波段、偏振与温度条件、预期规格、golden sample或异常批次分布。数据越完整，越能降低量测定义不一致与重复确认的时间。
结语：三个dB数值，分别对应三种不同问题
IL、RL与PDL虽然都以dB表示，判读方向与工程意义并不相同。IL着重前向传输的总功率衰减；RL评估返回输入端的反射；PDL则衡量组件对输入偏振态的敏感程度。将三者放在相同波长、温度、参考面与耦合条件下比较，才能建立可用于设计验证、制程监控与失效分析的量测资料。

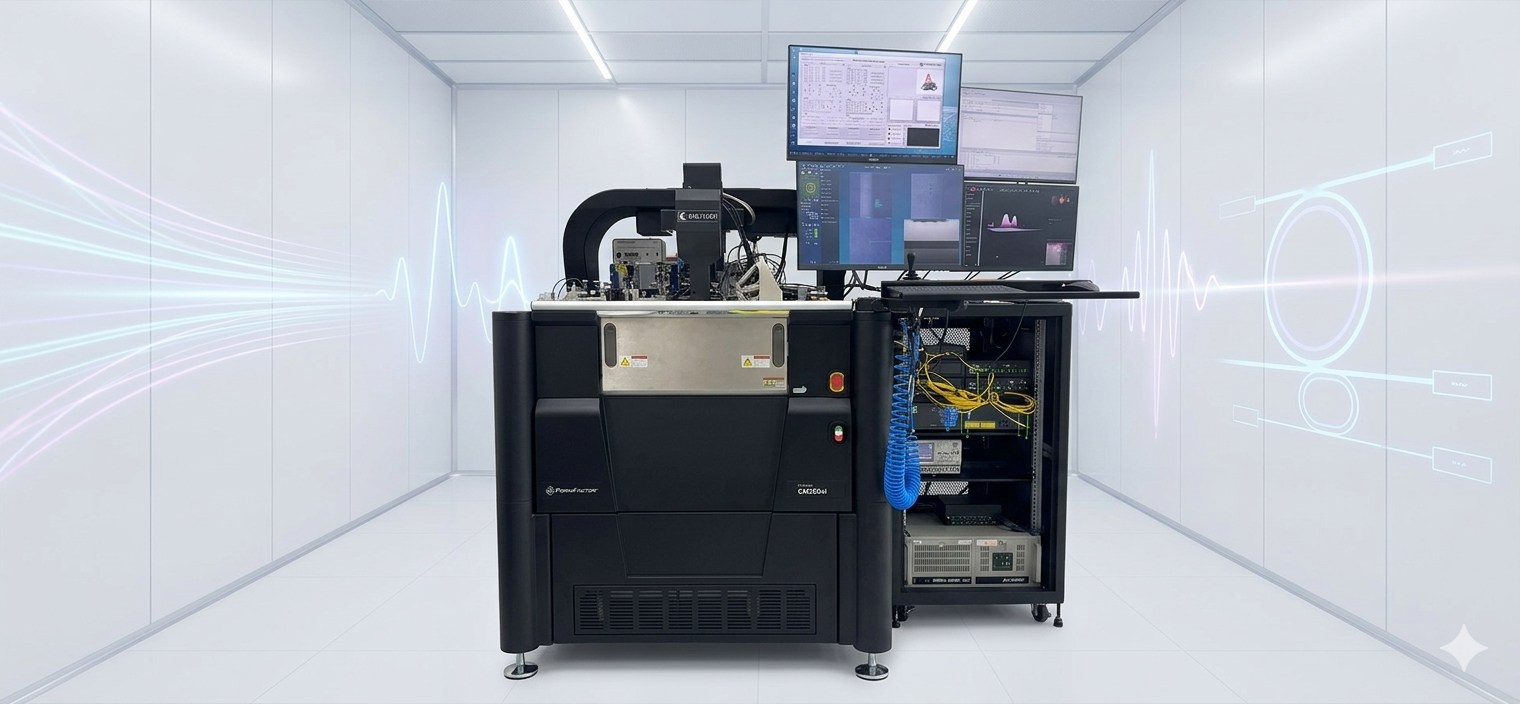

闳康科技硅光子分析检测平台可针对晶圆及芯片层级PIC、FAU、CPO（Co-Packaged Optics，共同封装光学）、Optical Transceiver， (光收发器,光模块,光模块)，提供O-O（Optical-to-Optical, 光进光出）光学传输测试、波长扫描、不同温度条件下的组件特性分析以及IL、PDL与RL量测；若发现光功率异常，亦可进一步结合NIR光损定位、OFA光学失效分析与材料分析技术，从量测数值逐步追查缺陷位置与制程根因。实际测试波段、样品接口与条件，建议于送测前由技术窗口确认。
